一 技術方案說明

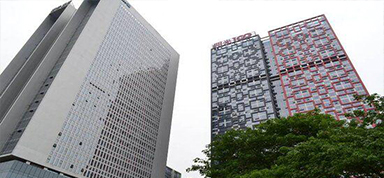

       柳州麗笙酒店是由陽光100置業集團和全球酒店管理公司十強之一的卡爾森集團共同投資開發的。作為柳州首家國際高端酒店，麗笙酒店是陽光100集團與卡爾森集團合作的第一個項目?！　?br />
       柳州麗笙酒店建筑面積約3.5萬平方米，該酒店擁有高檔客房247套、豪華客房12套及總統套房1套，以及高規格會議室、中意日等中西風情餐廳，能滿足柳州高端客戶的多樣化需求。為了確保酒店財產及入住客人安全的絕對保障，酒店建立了一套高標準的防盜及消防系統，并且，要求對酒店的燃氣空調設備、燃氣管道閥門及法蘭連接處、廚房等易產生可燃爆炸性氣體泄漏場所安裝高標準的、性能可靠的可燃氣體報警裝置。這樣嚴格的管理，秉承卡爾森全球一致的“YES，I CAN”服務理念?？扇細怏w探測器主要安裝在酒店的燃氣空調設備周邊、燃氣管道閥門及法蘭連接處、中西廚房等區域，共計四十六個點，以檢測天然氣為主，由于，天然氣比重較空氣輕，探測器需安裝在房屋頂部。也應按規范要求加裝氧氣（過氧及欠氧）報警裝置。

        根據需方使用的現場要求，我們特推薦使用SFD-600“變色龍”系列可燃氣體變送器，該裝置設計精度高（顯示精度達±0.1%）、可根據設備和現場狀況顯示不同的顏色、可使用其RS485總線信號與電腦相連。SFD-600“變色龍”系列可燃/有毒氣體變送器具有智能判斷設備故障點的獨特功能、可通過自身軟件標定與校準報警設備等功能。在可燃氣體、毒性氣體變送器都使用總線的情況下，可以不需要總線報警控制器實現直接與電腦系統的連接。

       二 解決方案說明

       2.1簡便實用的系統安裝解決方案

       2.1.1考慮到現場情況比較復雜，如果，使用一一對應的可燃氣體報警系統，安裝工程成本太高且十分麻煩，管理起來也比較困難，經過綜合有關專家的意見及現場條件，需方最后決定采用RS485總線連接的方式，將信號傳輸監控室的DCS系統或PLC系統或裝有索福達軟件的電腦中顯示報警。

       2.1.2天然氣總線報警控制系統：
       a) 可接入監控室的DCS系統或PLC系統；
       b) 也可采用工業電腦配套索福達公司的“氣體檢測集中控制計算機系統”軟件進行控制操作，中間不需要報警控制器。

       2.2全域氣體探測器安裝分布

       柳州麗笙酒店分為三個區域， SFD-600TC“變色龍”系列可燃氣體變送器主要分布在燃氣空調設備周邊、燃氣管道閥門及法蘭連接處、中西廚房等區域。選擇SFD-600TC“變色龍”系列可燃氣體變送器輸出的RS485總線信號，采用四總線將通信信號直接輸入廠區總控制室的DCS系統或PLC系統的安裝有索福達公司的“氣體檢測集中控制計算機系統”軟件的工業電腦進行控制。

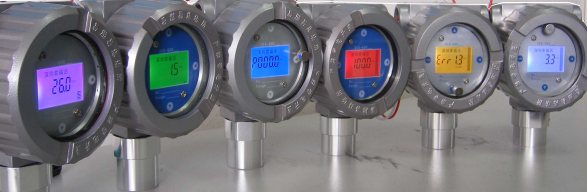

       三 SFD-600XX“變色龍”可燃、毒性氣體變送器

（圖1）

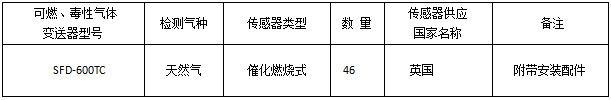

       3.1 可燃氣體變送器產品供貨清單





       3.2產品特點：

       3.2.1 測量精度高、檢測線性好：

       可以從氣體低濃度到高濃度間的平直標定；測量分辨率及線性溫度補償技術國內同行業最高，達到國際先進水平；全量程檢測精度達到±0.1%FS；通過內部參數設置，可支持多種不同檢測類型的進口氣體傳感器。

       3.2.2 顯示直觀、多彩變換：
       采用最新多彩液晶，低濃度時為綠色、一段報警時為淺紅色、二段報警時為大紅色、故障報警時為黃色、進入菜單參數修改時絢紫色、進入內部參數選項為深藍色，帶實時日期及時間顯示。

       3.2.3 隔爆型防爆、超安全調試：
       用于工業級別的1、2區危險場所。使用現場最安全可靠的高能磁棒進行調試，避免了開蓋、機體按鍵及遙控調試所帶來的可靠性低、防護防爆性差等缺點。

       3.2.4 多信號輸出、多種線制連接：
       它既可選擇分線制4-20ma標準信號輸出，也可選擇modbus協議、RS485總線輸出，連線方式靈活、節約、環保。方便的與DCS、PLC等工業自動化系統及消防系統連接。變送器同時具有兩段開關量輸出（驅動容量DC24V/1A）功能，可根據現場技術要求分別控制防爆警燈、警笛、風機、切斷閥等裝置。

       3.2.5 安裝方便、使用靈活：
       變送器后部留專門接線槽口，專業設計 的U型安裝彎桿，使儀器現場安裝更加方便、快捷、可靠。并可通過串型轉換接口連接電腦，使用我公司提供的軟件在電腦顯示器上顯示報警畫面。

       3.2.6 防護、防雷能力：
       較市場同類產品更強，探測器采用高標準防水、防腐及防爆設計，防護級別達到IP65；報警裝置全套線路采用新型防雷設計，能有效防止感應電干擾及高頻浪涌沖擊對設備的損害。

       3.2.7 獨特的故障自診斷技術：
       當探測裝置發生故障時，液晶顯示器上立刻顯示故障代碼，幫助您迅速查明故障原因。

       3.2.8 智能直觀的現場參數設置與修改：
       由于我們在設計研發階段進行了大量的標氣、實驗、計算等工作，成功地將產品使用過程中所必需進行的日常調試、標定等工作簡化。日常維護時不需要配合手抄器和萬用表，可使用磁棒直接進入變送器菜單參數修改環節，現場修改探測靈敏度、修正值和算法值。比如，根據國家相關規范要求，催化燃燒式可燃氣體傳感器，其靈敏度衰減為每月2%左右，半年后則累積衰減10%左右；SFD-600TC可燃氣體變送器出廠時設定值為“1”，半年后則可根據傳感器衰減情況將靈敏度值同步提高至“1.1”，這樣既可簡化日常維護的復雜性，也可提高產品探測危險氣體的準確性、真實性。
